一、產品介紹
NE型板鏈斗提機是我公司吸收國外的板鏈技術，研制開發的新型系列板鏈斗機，是高效大容量斗提機，被廣泛用于建材、化工、礦山、火電、冶煉及其他輸送行業，尤其適用于水泥生產企業的塊狀物料和磨琢性大的物料的輸送。
二、性能特點
1、輸送量大，節能產品：采用大容量料斗和較小斗距，驅動功率低且輸送量最高可達800m3/h。喂料方式為流入式喂料，重力誘導式卸料。采用密集型布置的大容量斗料輸送，輸送量大。
2、提升范圍廣:該類型斗提機不僅可提升粉狀、顆粒狀和塊狀物料而且可以提升磨琢性物料，物料溫度≤250℃。
3、外型美觀 符合環保設計要求:機殼采用折邊壓筋制造，全焊接機殼，密封性能好，整體剛性強度大沒，對環境污染少。
4、驅動裝置及運行部件：運行部件由料斗和套筒磙子鏈條組成。NE30采用單排鏈，NE50以上采用雙排鏈。驅動裝置形式為電機＋減速機＋鏈傳動，減速機用硬齒面ZLY或ZSY型。驅動平臺可根據用戶需要設計檢修架和欄桿。
三、技術規格參數
|
型號 |
提升量（m3/h） |
斗容（L） |
斗距 |
斗速（m/s） |
物料最
大塊度 |
運行部件重量（kg/m） |
|
NE15 |
15 |
2.5 |
203.2 |
0.5 |
50 |
27.5 |
|
NE30 |
35 |
7.8 |
304.8 |
0.5 |
65 |
35 |
|
NE50 |
60 |
15.7 |
304.8 |
0.5 |
65 |
64 |
|
NE100 |
110 |
35.0 |
400 |
0.5 |
95 |
89 |
|
NE150 |
170 |
52.2 |
400 |
0.5 |
95 |
112.3 |
|
NE200 |
220 |
84.6 |
500 |
0.5 |
125 |
134 |
|
NE300 |
320 |
127.5 |
500 |
0.5 |
125 |
188 |
|
NE400 |
400 |
182.6 |
600 |
0.5 |
145 |
205 |
|
NE500 |
500 |
260.9 |
700 |
0.5 |
165 |
223 |
|
NE600 |
600 |
330.2 |
700 |
0.5 |
165 |
274 |
|
NE800 |
800 |
501.8 |
800 |
0.5 |
195 |
313 |
四、標記示例

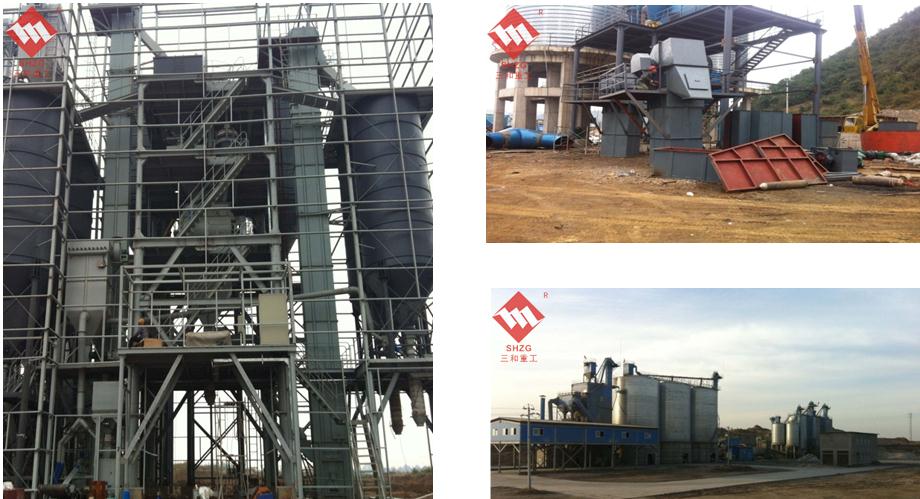

精品案例
|
